冷卻塔規格型號有哪些,冷卻塔設計選型的估算方法

冷卻塔規格型號有哪些？
冷卻塔的規格主要有：10T、15T、20T、30T、40T、50T、60T、70T、80T、100T、125T、150T、175T、200T、250T、300T、350T、400T、500T、600T等。

冷卻塔設計選型的估算方法

1、確定液體散熱總量Q，Kw/h;

2、確定冷卻塔希望實現的進出水溫差Δt，也就是T1-T2。在空調工程中，一般采用吸收式冷卻器Δt=8℃;壓縮制冷劑一般采用壓縮制冷劑Δt=5℃。

3、制冷水量按以下公式換算：名義水量=3.6×Q×K/(C×Δt)m3/h

注：K吸收式取3.00;壓縮式取1.56;C水的比熱4.19KJ/(㎏℃)。

4、結合當?shù)貧庀笠兀?dāng)濕球溫度低于27℃時，可不加設計余量。

例:一臺制冷量為1160kW/h的溴化鋰制冷機配有冷卻塔，規定制冷劑冷卻水溫度不超過32℃，安裝現場大氣濕球溫度為28℃。

取K=3，C=4.19Kj/kg，Δt=8℃;

所以名義水量=3.6×1160×3/(4.19×8)=373m3/h;

冷卻塔型號為375或400m3/h，40-32=8℃的溫差;

此外，冷卻塔的選擇受到自然條件的限制。特別是放置在固體冷卻塔中，應注意進排氣范圍，是選擇計算中需要考慮的關鍵因素。

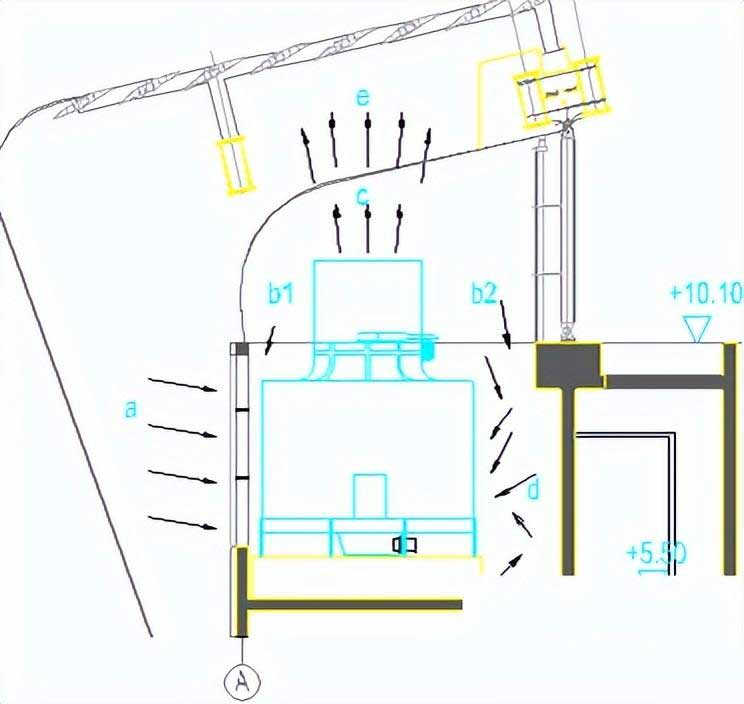

冷卻塔放置在固體層中，冷卻塔的進排風大致可分為六個范圍(圖中箭頭顯示風向，其長度顯示風量尺寸);

它們分別是：

A區-冷卻塔在A軸方向的重要進氣面上，配有1250mm高百葉三層。

b1/b2-冷卻塔入風回流區，在這兩個區域很可能出現負壓;在b2區會出現更多的回流。

C區-冷卻塔高速排風區。

d區-冷卻塔位于1/A軸方向通風區，該區為負壓區，風力高于a區，且以亂流為主。

e區-暖風擴散區;冷卻塔排氣距離(冷卻塔排氣口至建筑頂部百葉窗約4000mm)后，動壓明顯下降，負壓升高。該區域?qū)儆谡龎簠^(qū)。在此期間，大部分暖風通過建筑頂部的百葉窗排入大氣，少數后排氣堵塞時會停留一段時間。但由于左右(e區~b區)空間隨機壓差，部分e區域充滿了暖風回流。
